Installation des FLEETIZE-Cube

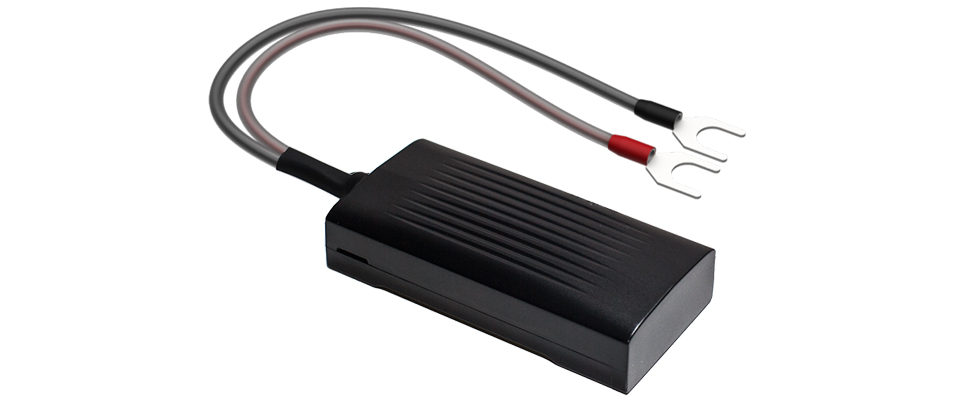

Sollte die Verwendung unseres FLEETIZE-Trackers am OBD2-Anschluss in Ihrem Fahrzeug nicht möglich sein, da Ihr Fahrzeug beispielsweise über keinen OBD2-Anschluss verfügt, oder der Einsatz im Innenraum aufgrund einer hohen Isolation nicht möglich ist, stellen wir Ihnen unseren FLEETIZE-Cube als alternative Hardware bereit. Im Gegensatz zu unserem FLEETIZE-Tracker für den OBD2-Anschluss muss diese alternative Hardware direkt mit der Stromversorgung Ihres Fahrzeuges verkabelt werden. Hierzu stellen wir Ihnen folgende Informationen bereit.
Wir empfehlen den Einbau durch Fachpersonal wie z.B. durch die Werkstatt Ihres Vertrauens durchführen zu lassen. Stellen Sie der Werkstatt oder der Person, die den Einbau durchführt, diese Anleitung bereit, um sicherzustellen, dass der Einbau korrekt erfolgt.
Mögliche Einbauvarianten
Vorgesehener Einbauort: In erster Linie ist der Einbau direkt an der Fahrzeug-Starterbatterie vorgesehen. Diese Einbauvariante wird in dieser Anleitung bevorzugt beschrieben. Diese Anleitung sollte Ihnen jedoch auch helfen, alternative Einbaupositionen zu nutzen.
Alternativer Einbauort: Sollten Sie aufgrund einer Innenraum-Isolation den Einbau im Motorraum bevorzugen, sich die Fahrzeugbatterie allerdings im Kofferraum oder unter dem Beifahrersitz befinden, finden Sie häufig einen Klemmpunkt für eine externe Starthilfe im Motorraum. Auch diese können Sie nutzen, sollten aber zwingend eine Sicherung vorschalten, um im Falle eines Starthilfe eine Beschädigung des FLEETIZE-Cubes durch Überspannung zu vermeiden.
Weitere Alternativen: Darüber hinaus lässt sich der FLEETIZE-Cube grundsätzlich an jeder Stromversorgungsleitung im Fahrzeug anbringen, welche sich im Rahmen der Eingangsspannung befindet (siehe technische Daten). Auch hier gilt, dass im Zweifel eine Sicherung vorgeschaltet werden sollte.
Wichtige Vorarbeiten
- Bitte ziehen Sie vor Beginn der Arbeiten den Zündschlüssel bzw. schalten Sie das Fahrzeug aus
- Sichern Sie das Fahrzeug vor dem Wegrollen, indem Sie die Handbremse anziehen oder Keile an den Reifen anbringen
- Prüfen Sie, welches Werkzeug benötigt wird, um etwaige Abdeckungen zur Fahrzeugbatterie zu demontieren und die Batteriepole zu lösen
- Sollten Sie die Batteriepole vollständig demontieren müssen, prüfen Sie im Vorfeld, ob ein Schlüssel- oder Radiocode vorhanden ist, sollte dieses im Nachhinein benötigt werden
- Beachten Sie, dass bei der Unterbrechung der Stromversorgung (Abstecken der Batteriepole) Einstellungen Ihres Fahrzeuges verloren gehen könnten (Radiocode, etc.)
Befestigung des FLEETIZE-Cube
- Lokalisieren Sie die Batterie in Ihrem Fahrzeug. Diese befindet sich entweder im Motorraum, unter dem Fahrersitz oder im Kofferraum. Falls eine Batterieabdeckung vorhanden ist, entfernen Sie diese, um Zugang zur Batterie zu erhalten.

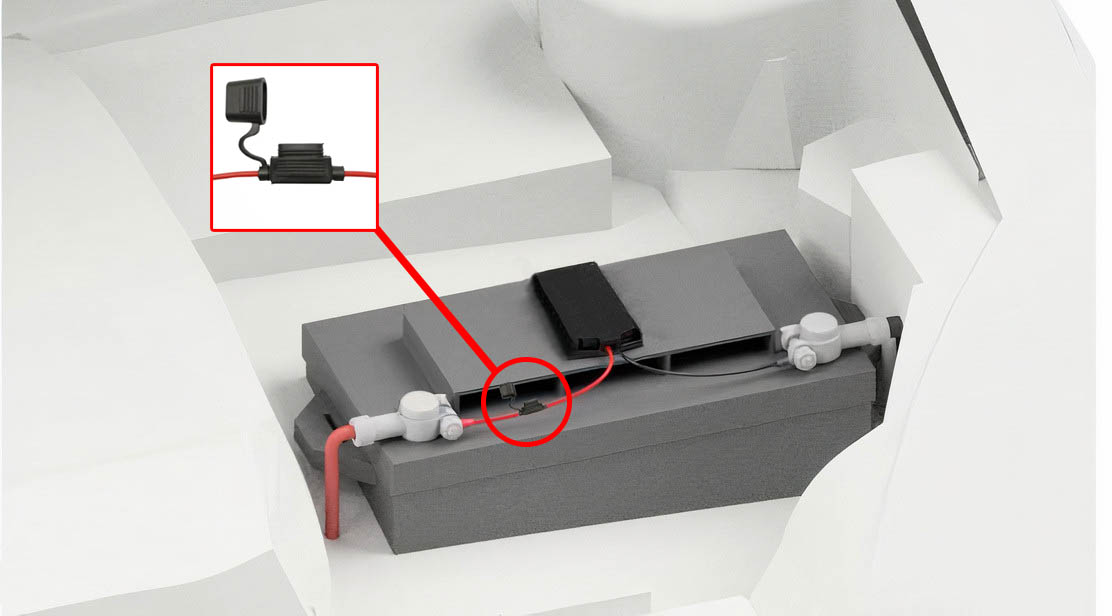

- Befestigen Sie den FLEETIZE-Cube auf der Batterie. Hierzu befindet sich ein doppelseitiges Klebeband auf der Rückseite des FLEETIZE-Cube, verwenden Sie es, um das Gerät an der Batterie zu befestigen, so dass die GNSS/GPS-Antenne und die LED-Anzeigen nach oben zeigen (siehe Beispielbild unten). Achten Sie bei der Positionierung darauf, dass die Länge der Anschlusskabel bis zu den Batterie-Polen ausreichend sind.
Anschließen des Stromkabels (+ Pluspol)
- Das Stromversorgungskabel (rotes Kabel) des FLEETIZE-Cube ist so ausgelegt, dass es direkt an den positiven Pol der Fahrzeugbatterie angeschlossen werden kann (siehe Beispielbild unten)
- Falls ein Batteriemanagementsystem verbaut ist, sollte der FLEETIZE-CUBE nicht direkt am positiven Pol der Fahrzeugbatterie angeschlossen werden, sondern hinter der Elektronik des Batteriemanagementsystems. So ist gewährleistet, dass der Strombedarf des FLEETIZE-CUBE ebenfalls überwacht wird. Hierbei ist jedoch sicherzustellen, dass eine Dauerplusleitung gewählt und die Funktionstüchtigkeit nach Einbau geprüft wird
- Sollte sich zwischen Ihrer Fahrzeugbatterie und Ihrer Lichtmaschine nicht bereits ein Überspannungsschutz befinden, empfehlen wir den Einbau einer 10-Ampere-Sicherung zwischen dem Stromversorgungskabel und dem Pluspol der Fahrzeugbatterie zu verbauen. Dies ermöglicht auch, das Gerät bei Längeren Standzeiten auf einfache Weise stromlos zu machen.
Anschließen der Masseleitung (Minuspol)
- Die Masseleitung (schwarzes Kabel) ist so ausgelegt, dass er direkt mit dem Minuspol der Fahrzeugbatterie verbunden werden kann (siehe Beispielbild unten)
- Die Masseleitung kann auch direkt an der Fahrzeugkarosserie an einem bestehenden Masse-Punkt angebracht werden
Funktionsprüfung
- Einige Sekunden, nachdem der FLEETIZE-Cube Strom erhält, fangen die Kontroll-LEDs auf der Oberseite an zu blinken. Sollte dies nicht der Fall sein, prüfen Sie bitte die Stromverbindung
- Prüfen Sie in der FLEETIZE-App, ob sich der FLEETIZE-Cube gemeldet hat
- Bringen Sie erst dann Batterie-Abdeckungen, etc. wieder an, sobald der Funktionstest erfolgreich abgeschlossen wurde
Wichtige Nutzungshinweise
Der FLEETIZE-Cube ist an einer Dauerplusleitung zu betreiben, sodass z.B. bei der Fahrtenbuchführung die Fahrtenerfassung ohne Verzögerung erfolgen kann. Hierbei ist zu beachten, dass auch der geringe Strombedarf bei langen Standzeiten zur Entladung der KFZ-Batterie führen kann. Aus diesem Grunde ist der FLEETIZE-Cube bei längeren Standzeiten immer vom Strom zu trennen. Die zur Überspannung eingesetzt Sicherung kann in diesem Falle abgezogen werden, so das eine schnelle Stromunterbrechung ermöglich wird.
Optional kann der FLEETIZE-Cube auch an einer zündungsgeführten Leitung eingesetzt werden. In diesem Falle ist zu beachten, dass das Gerät nicht sofort bei Motorstart verfügbar ist und es so zu Lücken bei der Fahrtenaufzeichnung kommen kann.
Und somit ist der FLEETIZE-Cube auch schon einsatzbereit. Sollten Sie Fragen haben, wenden Sie sich gerne an uns!
Technische Daten:
Maße (HxBxT): 21x47x94 mm, Gewicht: 91g, Spannungsbereich: 8-32V DC für den Einsatz innerhalb 12V & 24V-Bordspannungen, Strombedarf: 1mA 12V (Tiefschlaf), 12mA 12V (Stromsparen), 100mA 12V (aktive Ortung), Betriebstemperatur: -10 ~ +50°C oder -40 ~ +80°C (ohne Backup-Batterie)
